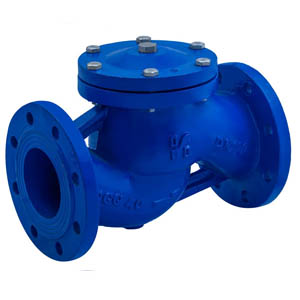

شیر یکطرفه ی دریچه ای

شیر یکطرفه دریچه ای (Check Valve )

فشار کاری PN 10 /16bar

:وظیفه جلوگیری از برگشت سیال

سایز DN 50 – DN200

با ورود سیال به داخل شیر با فشاری معادل ۲ بار دریچه باز شده و سیال عبور میکند در صورتیکه فشار جریان در قسمت ورودی افت کند دریچه بسته شده و مانع از برگشت سیال خواهد شد.

موارد استفاده از شیر یکطرفه ی دریچه ای

در تاسیسات آب سرد گرم بخار و سیالات غیر خورنده و سایر مصارف مشابه صنعتی تاسیساتی نیروگاهی و …. تا دمای ۱۸۰ درجه سانتیگراد همچنین به دلیل باز شدن کامل ،دریچه برای سیالاتی که دارای مواد جامد هستند ماند فاضلاب کاربرد دارند.

خصوصیات و مزایای فنی شیر یکطرفه دریچه ای آراشیر خراسان

– سهولت تعویض قطعات و سرویس شیر

– محافظت در برابر خوردگی به علت نوع پوشش رنگ فراگیر داخلی و خارجی – سهولت تعویض اورینگ آب بند داخل بدنه

– افت فشار اندک – امکان نصب شیر در هر دو حالت افقی و عمودی

شیر یکطرفه ی دریچه ای

مشخصات شیر یکطرفه ی دریچه ای

– فاصله فلنج تا فلنج شیرها طبق استاندارد 11-558 DIN 3202-F6 (DIN EN

– ابعاد فلنج مطابق استاندارد 2501 DIN EN 1092-2 ( DIN )

– جنس بدنه و در پوش از چدن خاکستری G25 مطابق استاندارد 1561 DIN EN و استاندارد ملی (۴۰۶ و یا چدن داکتیل GGG40

مطابق استاندارد 1563 DIN EN و استاندارد ملی (۱۷۹۵

– جنس اورینگ آب بند داخل بدنه از جنس EPDM

– جنس دریچه (زبانه) از جنس چدن داکتیل GGG40 مطابق استاندارد 1563 DIN EN و استاندارد ملی (۱۷۹۵

– پوشش رنگ کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی کوره ای به روش الکترواستاتیکی به ضخامت ۱۵۰ میکرون یا بنا به سفارش

۲۵۰ (میکرون) پوشش داده میشوند

– نشانه گذاری و علائم طبق استاندارد 5209 ISO و استاندارد ملی ۳۶۴۴

توجه

حتماً قبا از نصب شیر در مسیر لوله، صافی نصب گردد.

سرویس و نگهداری

اصولا شیرهای فوق نیاز به نگهداری و تعمیرات ندارند .

مشخصات شیر یکطرفه ی دریچه ای

شیر یکطرفه ی دریچه ای
